Уравнивание речной сети в Modtech

Уравнивание речной сети

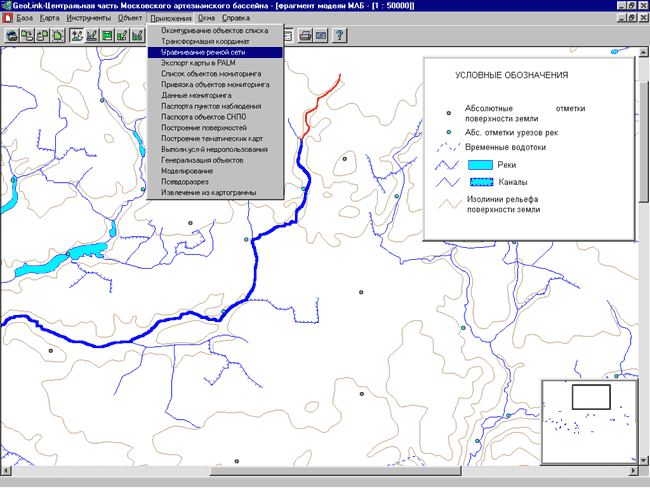

Приложение Уравнивание речной сети позволяет на основе данных об отметках земной поверхности, дискретных (в ряду точек, описывающих объекты речной сети) данных об урезах рек и расположении речной сети получить непрерывные отметки урезов уровней поверхностных вод, удовлетворяющие условию монотонности. Эти данные необходимы для учета и описания процессов взаимодействия подземных и поверхностных вод.
Приложение Уравнивание речной сети позволяет на основе данных об отметках земной поверхности, дискретных (в ряду точек, описывающих объекты речной сети) данных об урезах рек и расположении речной сети получить непрерывные отметки урезов уровней поверхностных вод, удовлетворяющие условию монотонности. Эти данные необходимы для учета и описания процессов взаимодействия подземных и поверхностных вод

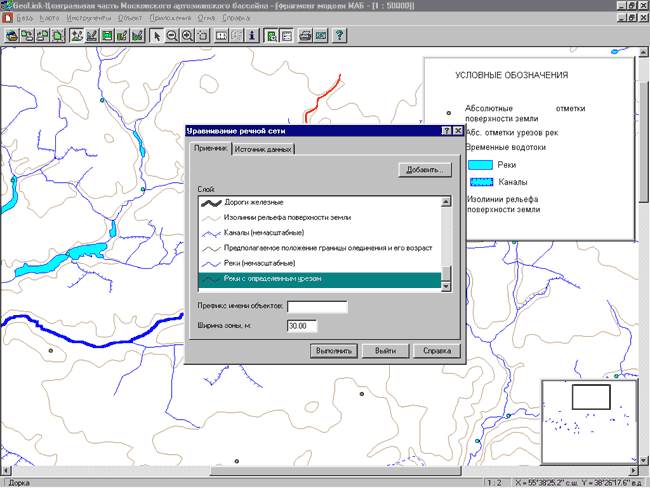

Результаты расчета отметок уреза рек записываются в дополнительный параметр вновь создаваемого объекта, представляющего собой копию объекта источника для линейного объекта источника и линейное представление площадного объекта источника. Вкладка Источник данных служит для определения исходных данных, представленных в списке объектов.
Результаты расчета отметок уреза рек записываются в дополнительный параметр вновь создаваемого объекта, представляющего собой копию объекта источника для линейного объекта источника и линейное представление площадного объекта источника. Вкладка Источник данных служит для определения исходных данных, представленных в списке объектов

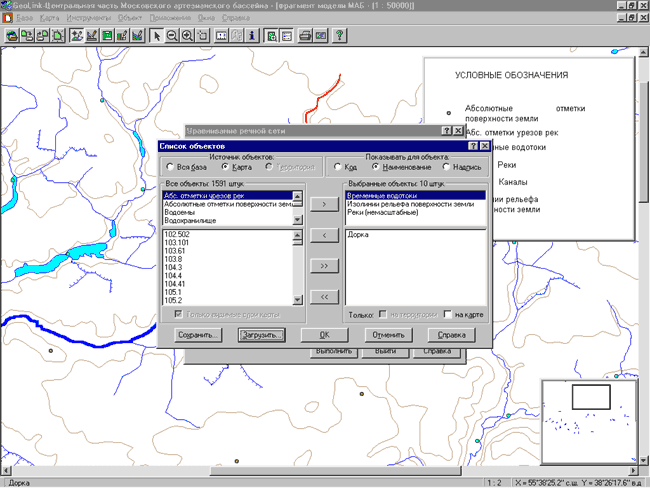

Из вкладки Источник данных может быть вызвано окно формирования и редактирования списка объектов.

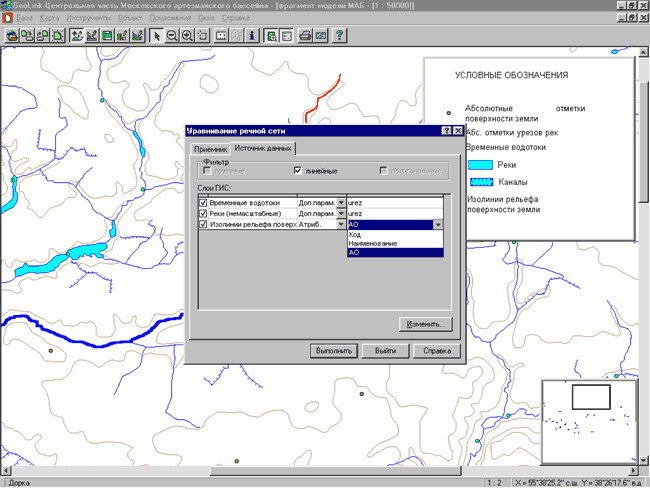

Вкладка Источник данных служит для определения обрабатываемых фактографических данных, связанных с преобразуемыми картографическими объектами. Фактографические данные могут быть представлены в атрибутивных таблицах объектов-источников или их дополнительных параметрах.
Вкладка Источник данных служит для определения обрабатываемых фактографических данных, связанных с преобразуемыми картографическими объектами. Фактографические данные могут быть представлены в атрибутивных таблицах объектов-источников или их дополнительных параметрах

После запуска процедуры расчета выдается информация об интервале значений обрабатываемых фактографических данных.

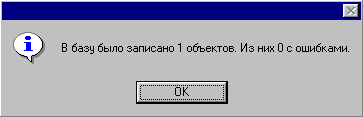

По окончании процедуры расчета выдается протокол результатов работы.

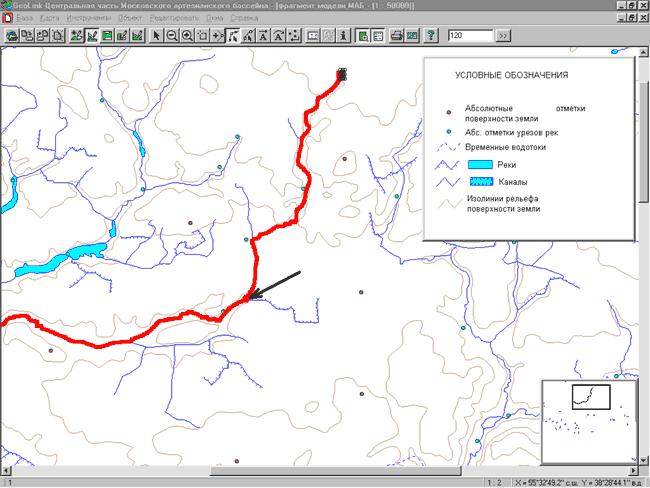

Полученный объект содержит в дополнительном параметре каждой точки значение уреза реки. Точки с определенным дополнительным параметром выделяются красным полужирным знаком. Стрелкой показана выбранная точка, значения дополнительного параметра которой показано в окне панели инструментов. На основе полученных результатов выполняется полуавтоматическая передача информации об уровнях поверхностных вод в гидрогеодинамическую модель.
