Построение поверхности разными методами

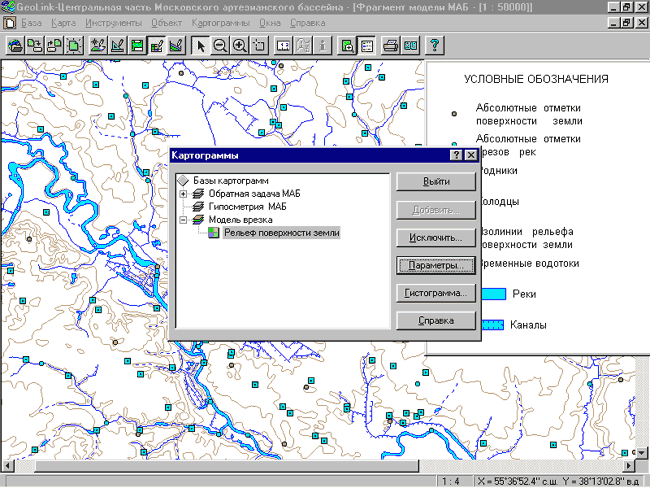

Зарегистрированные картограммы могут быть использованы в дальнейшем, например, для построения блок диаграмм, аксонометрических проекций или участвовать в информационном обеспечении математических моделей.

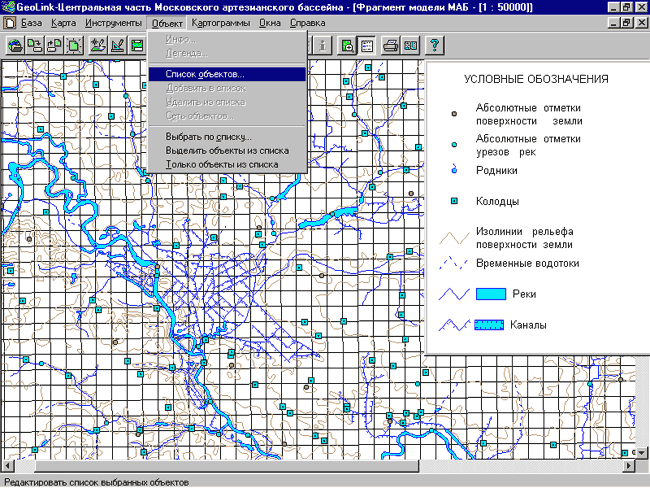

Для работы с интерполяционными алгоритмами необходимо исходные данные поместить в список объектов. При интерполяции учитываются только данные, определенные в списке объектов.

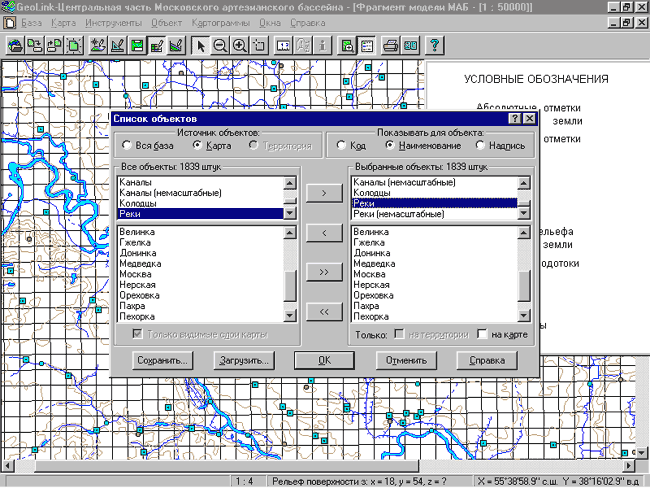

Диалог формирования списка объектов позволяет оперативно формировать выборку из всей совокупности данных, определенных в текущей географической базе. Возможно сохранение списков, объединение ранее сформированных и сохраненных списков, доступен также целый ряд удобных функций.

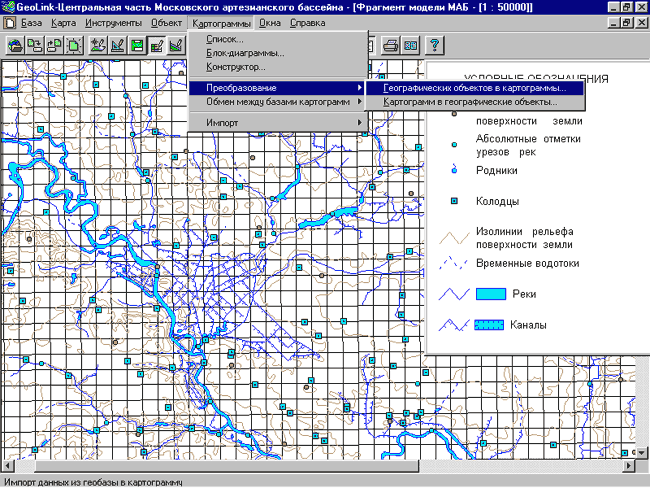

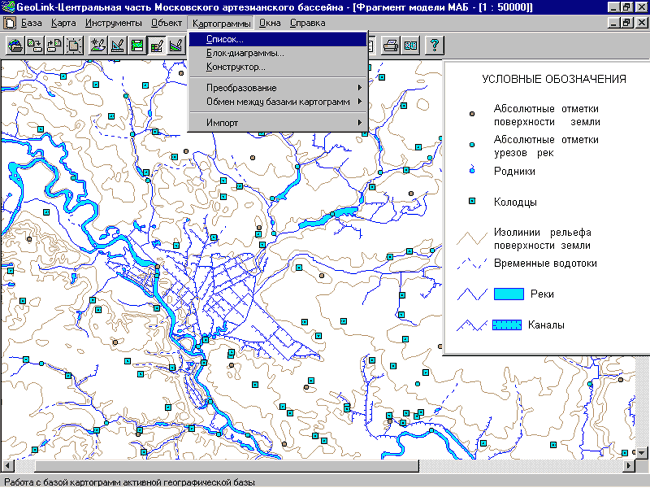

Запуск интерполяционных алгоритмов возможен из пункта меню Картограммы или меню Приложения. При запуске из меню Картограммы открываются гибкие возможности.

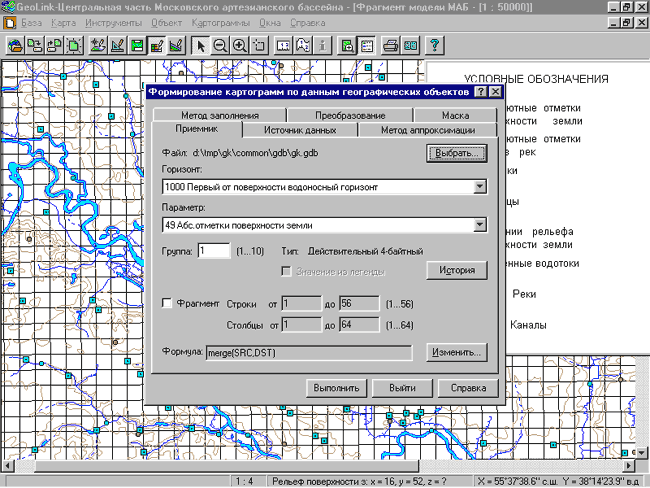

Для записи результатов интерполяции необходимо определить приемник. Необходимо указать базу картограмм, слой, параметр и, при необходимости номер группы параметра. Результат интерполяции может быть обработан алгоритмом, определенным пользователем в окне Формула. Для формирования алгоритмов представлена широкая библиотека функций и параметров.

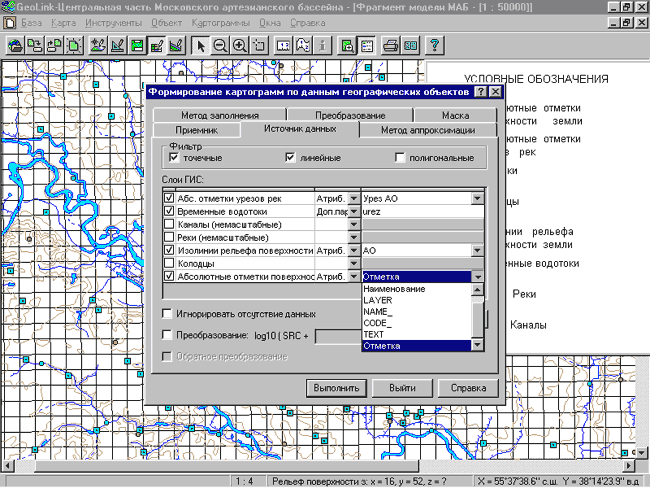

В качестве источника данных выступают объекты, определенные в списке. Список может быть модифицирован из запущенного приложения. Для каждой группы элементов списка указываются исходные данные: поле таблицы атрибутивных данных, дополнительный параметр или константа.
Из предлагаемых методов пользователь выбирает необходимый. Выбранный метод может быть дополнительно настроен. Предоставляются удобные средства маскирования территории обработки, преобразования данных и обработка эффекта самородка. Далее рассмотрим Крикинг.
После выполнения предварительной триангуляции строится экспериментальная модель вариограммы. Вариограмма может быть многократно пересчитана, что определяется указанным количеством её точек и пределом рассматриваемого расстояния.

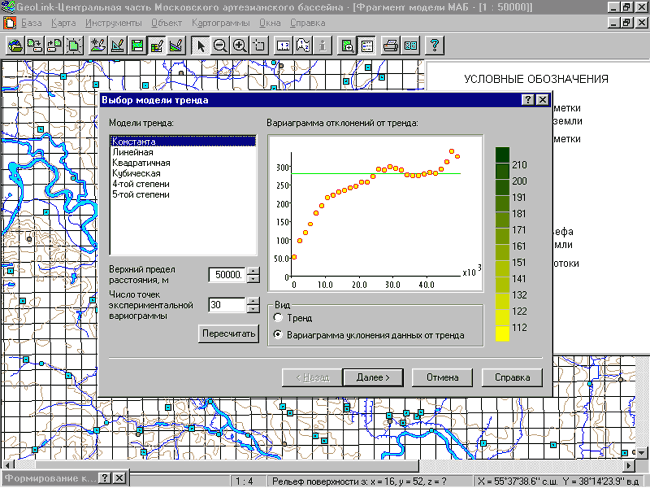

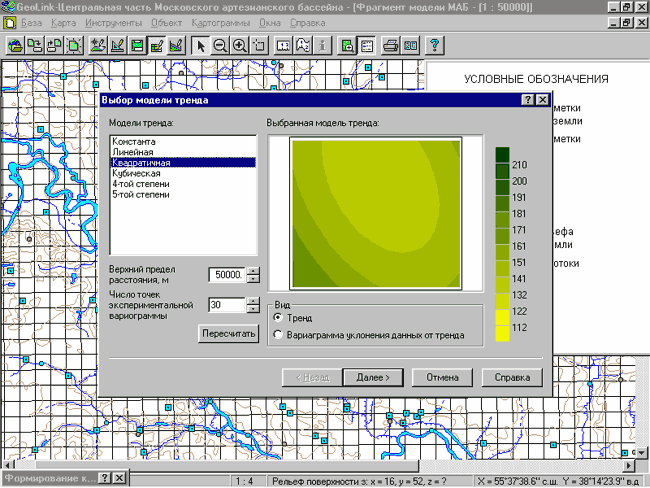

Пользователю предлагается исключить при необходимости тренд, для которого предлагается несколько моделей.

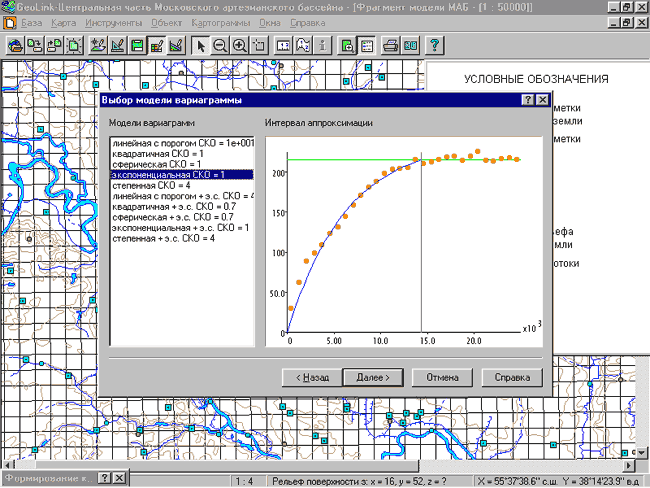

Для выполнения собственно интерполяции выбирается теоретическая модель вариограммы, наилучшим образом удовлетворяющая экспериментальной. Предлагается широкий выбор теоретических моделей вариограммы.

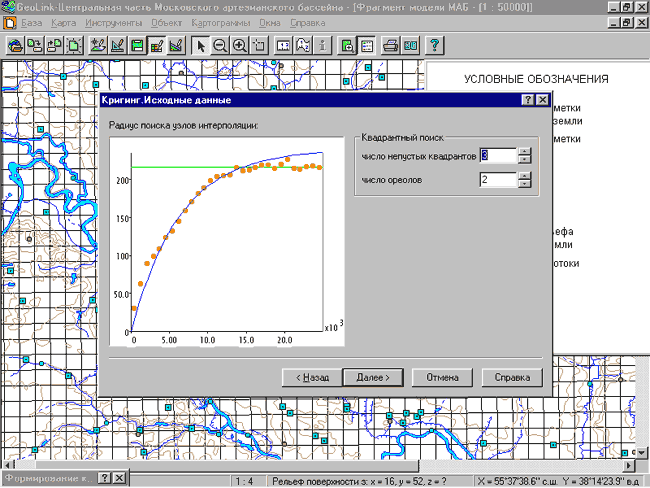

Для выбранной модели устанавливается интервал аппроксимации, определяется число непустых квадрантов и ореолов.

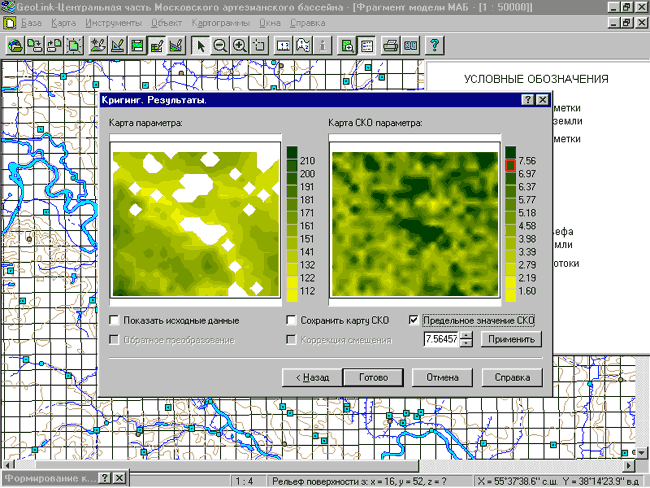

Интерполяционный алгоритм использует квадрантный метод поиска. После завершения расчета выдаются карты результата и среднеквадратичного отклонения. Пользователю предлагается выбрать желаемый уровень доверия, определяющий объем результатов обработки.

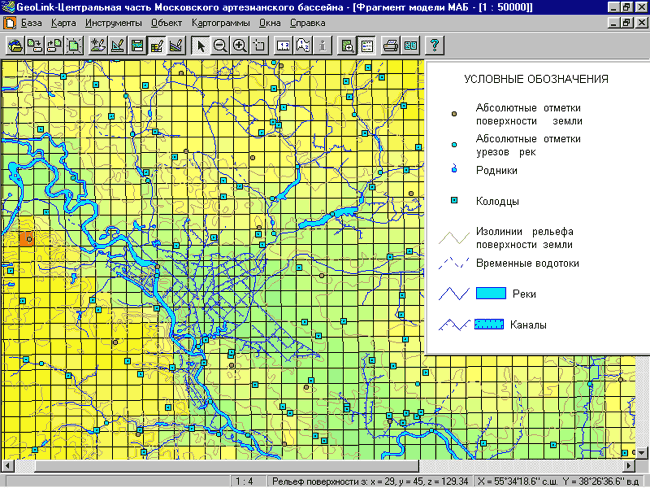

Результаты интерполяции в виде картограммы. Сетка демонстрирует блоки расчетной сетки.

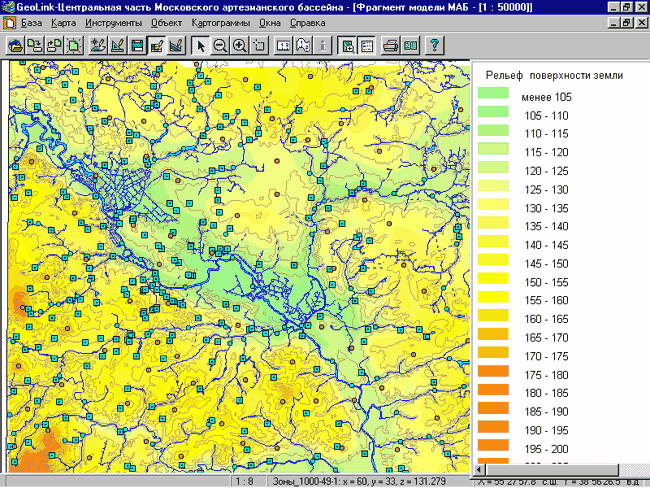

Результаты интерполяции в виде гладких зон равных значений.
