Сеточная аппроксимация

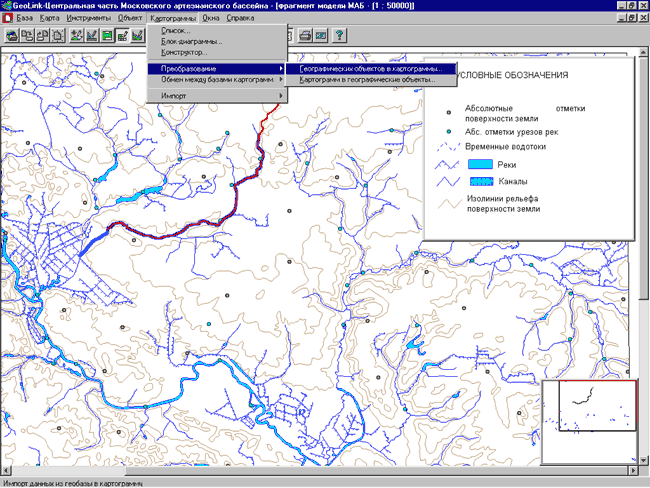

Автоматическая аппроксимация объектов, представленных в географической базе ГИС GeoLink, в сеточное модельное представление выполняется в режиме работы с картограммами, выбором соответствующей позиции меню. Объекты, участвующие в обработке, помещаются в список объектов.
Автоматическая аппроксимация объектов, представленных в географической базе ГИС GeoLink, в сеточное модельное представление выполняется в режиме работы с картограммами, выбором соответствующей позиции меню. Объекты, участвующие в обработке, помещаются в список объектов

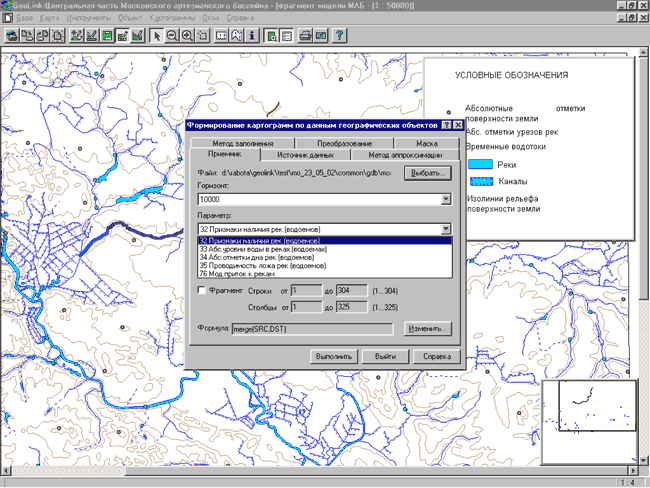

В открывшемся диалоге выполняется определение модельной базы, с указанием расчетного слоя и параметра приемника результата.
В открывшемся диалоге выполняется определение модельной базы, с указанием расчетного слоя и параметра приемника результата

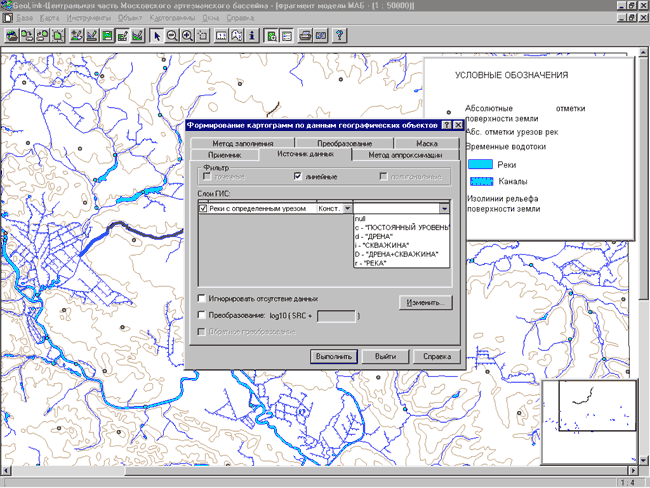

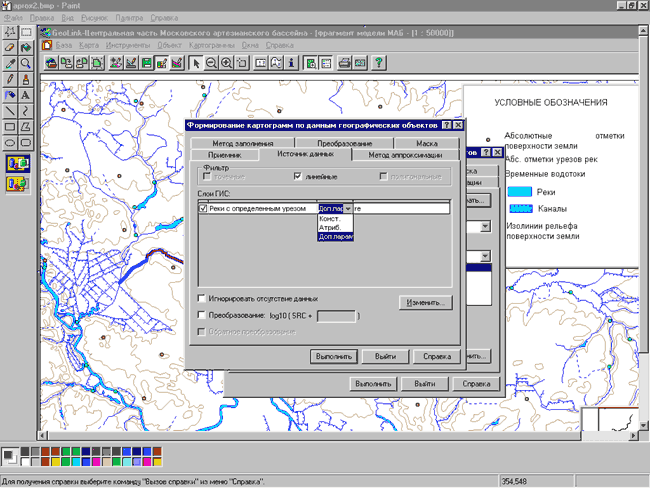

Вкладка Источник служит для определения передаваемых фактографических данных, связанных с преобразуемыми картографическими объектами. Фактографические данные могут быть представлены в атрибутивных таблицах объектов-источников или их дополнительных параметрах.
Вкладка Источник служит для определения передаваемых фактографических данных, связанных с преобразуемыми картографическими объектами. Фактографические данные могут быть представлены в атрибутивных таблицах объектов-источников или их дополнительных параметрах


В ряде случаев возможно использование постоянных значений, применяемых при определении граничных условий типа рек, дрен, скважин и некоторых других.
В ряде случаев возможно использование постоянных значений, применяемых при определении граничных условий типа рек, дрен, скважин и некоторых других

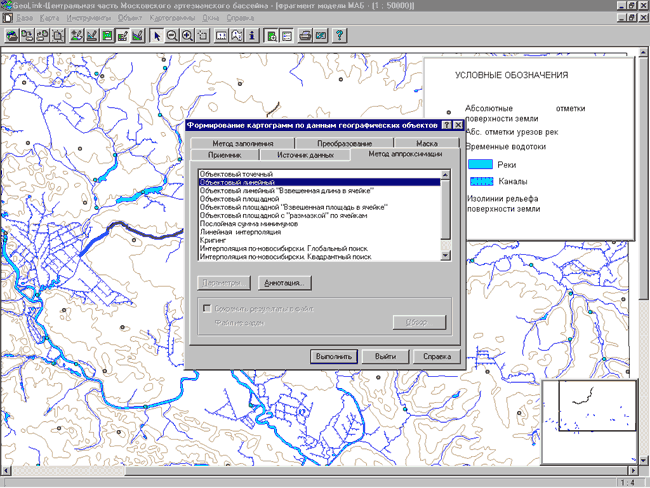

Вкладка Метод аппроксимации служит для выбора алгоритма преобразований картографических объектов в дискретную область модельной сетки.
Вкладка Метод аппроксимации служит для выбора алгоритма преобразований картографических объектов в дискретную область модельной сетки


После запуска процедура аппроксимации выдается информация об интервале значений обрабатываемых фактографических данных.
После запуска процедура аппроксимации выдается информация об интервале значений обрабатываемых фактографических данных

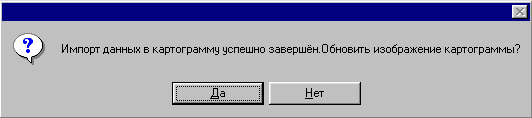

По окончании процедуры обработки предлагается обновить изображение картограммы-приемника результатов.
По окончании процедуры обработки предлагается обновить изображение картограммы-приемника результатов

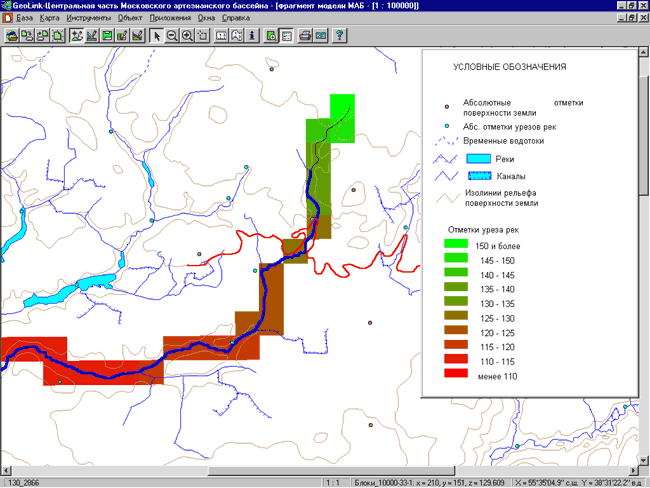

Картограмм результат позволяет видеть результат дискретизированного модельного представления контура обработанной реки, а также обработку фактографических данных об отметках уреза ее уровня.
Картограмм результат позволяет видеть результат дискретизированного модельного представления контура обработанной реки, а также обработку фактографических данных об отметках уреза ее уровня
